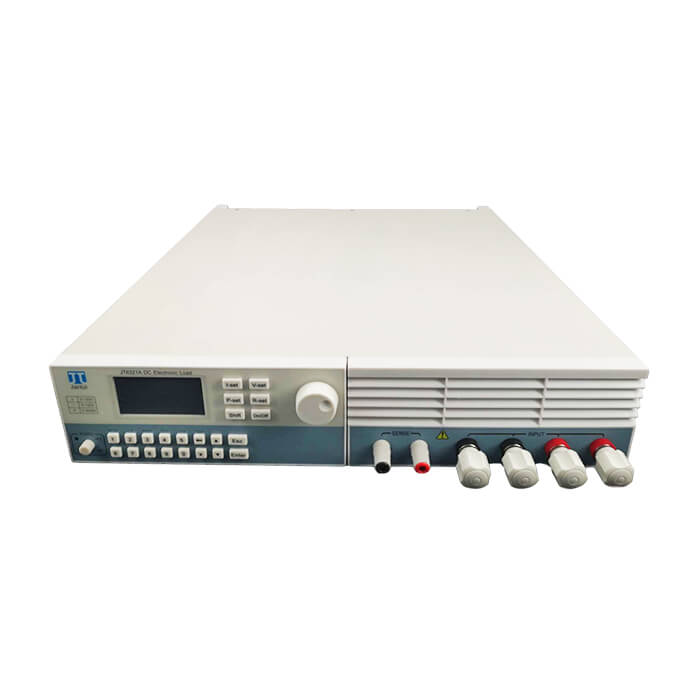

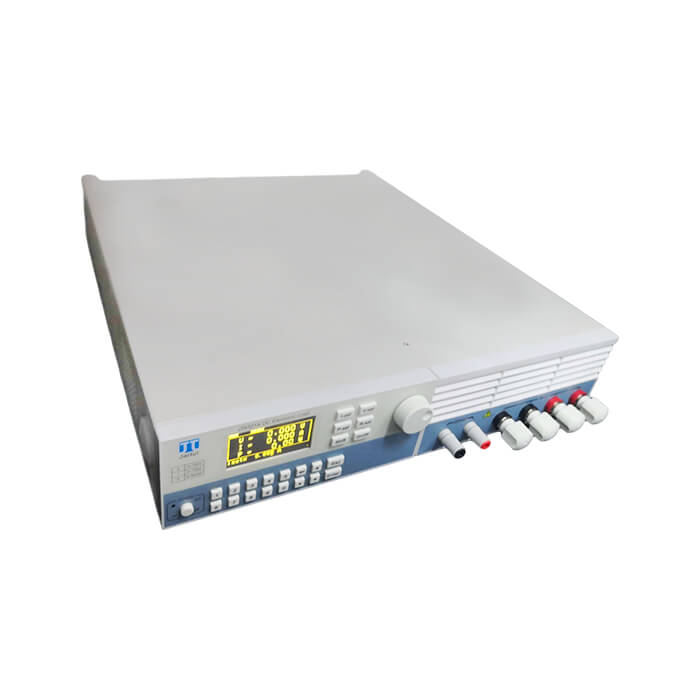

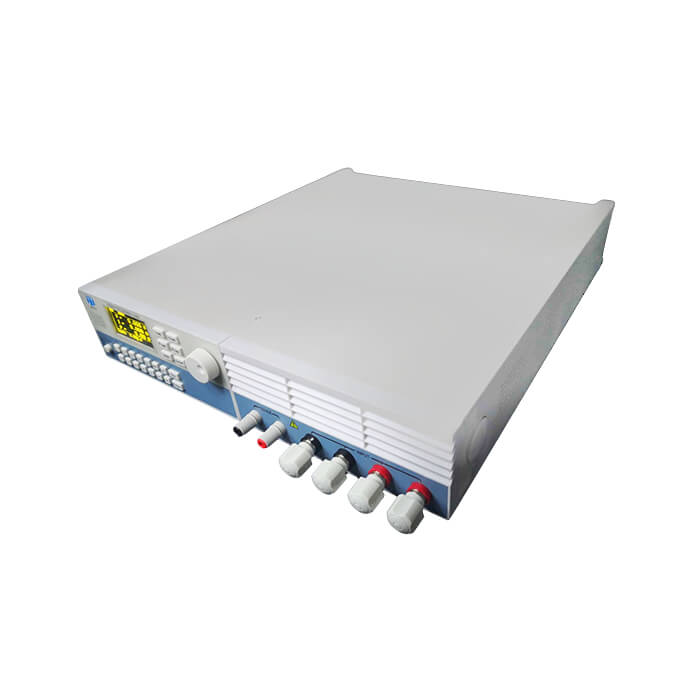

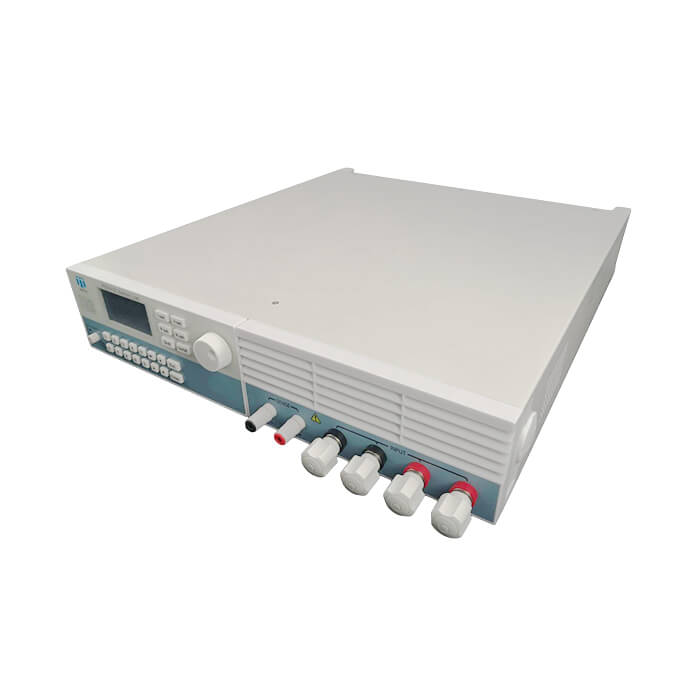

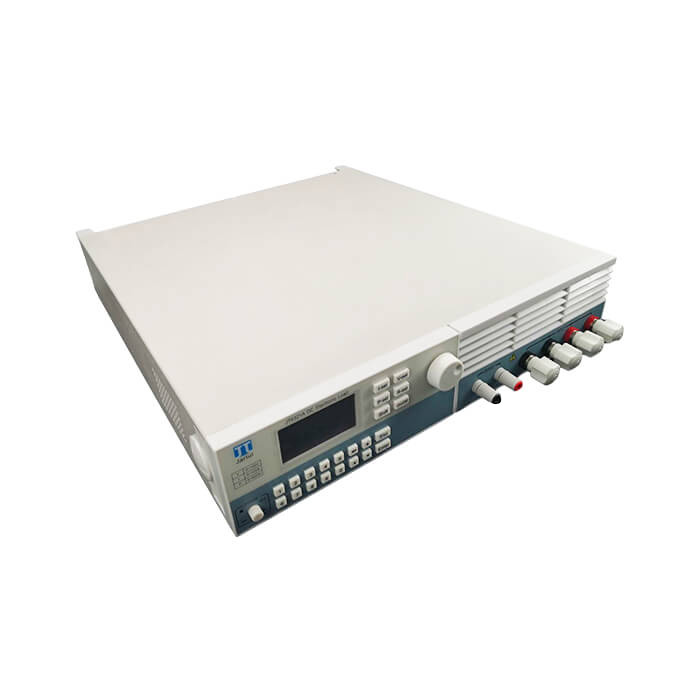

6321A高性能电子负载
6321A高性能电子负载
6321A高性能电子负载
[上一个:6310A高性能电子负载]  [下一个:6322A高性能电子负载]

6321A高性能电子负载

  • 详情说明

产品特点
多种工作模式: 具有CC/CV/CP/CR/DYNA/List/OCP 等测试模式。
LED模式,模拟真实LED带载 单机自动测试: 一键完成负载效应、纹波、瞬态、OCP、短路等测试,提高测试效率。
完整测试报告,并支持手工单步带载,以支持便捷的维修应用。 同步时序控制: 支持16路负载的同步带载、动态操作、List操作,满足多路输出电源的测试需要。
支持16路负载的并联操作,智能功率分配,满足大功率扩展需要。
高速环路: 失调冲击能量减低,抗冲击能力更强,系统可靠性更高。
电源纹波抑制比更高,带载更精确。 高速高精度控制与量测: 0.03%控制精度,500kHz控制频率,可编程电流变化斜率。
500kHz采样,15Hz数据刷新频率,0.03%精度,10uA,100uV稳定解析度。
电压电流峰峰值、峰值实时量测(Vpp/Vp+/Vp-/Ipp/Ip+/Ip-)。 动态负载与控制: 最高50kHz动态负载工作频率,可编程电流变化斜率,电压峰值Vp+/Vp-实时量测。
同步时序控制,支持不同负载的同步动态带载。
最高50kHz自动变频动态扫描功能(Sweep)。 可编程负载时序功能(List): 8个文件,每个文件200步负载时序,2us分辨率,最高支持50kHz复杂波形编辑。
单步可编程电流变化率及自动折线化支持,使波形编辑更便捷,信息量更丰富。
同步时序控制,支持不同负载的同步序列带载。 自动OCP测试: 自动攫取OCP保护点。
自动攫取最大功率点(Pmax)及此点工作电压电流。
触发与时间量测(Timing): 电压电流波形触发,支持电源的建立时间、OCP延迟时间,保险丝通断时间等测试。
外部硬件触发,支持电源启动时间/保持时间等测试。
波形捕捉,支持OVP保护点及保护时间测试。 程控应用: 标准SCPI协议,标准隔离RS232串口,最高波特率115200。
5V/200mA隔离电源输出,方便不同接口设备(比如RS485总线)的互联。
TRIG_IN、RI、DFI、TRIG_OUT四路高速隔离I/O信号,支持不同设备间的同步应用。
最快2us采样间隔,4096点,16位精度数字化暂态波形输出功能。
技术指标

型号

JT6321A

额定输入

功率

600W

电压

0~15V

0~150V

电流

0~12A

0~120A

最低操作电压

1.4V@120A

CC

模式

范围

0~12A

0~120A

细度

0.2mA

2mA

精度

0.03%+0.05%FS

CV

模式

范围

0~15V

0~150V

细度

0.2mV

2mV

精度

0.03%+0.03%FS

CP

模式



范围

600W

细度

16Bits

精度

0.1%+0.1%FS

CR

模式

范围

0.012Ω~50KΩ

细度

16Bits

精度

(0.1+0.04R)%

LED模式

带宽

100kHz以上

Rd系数范围

0.001~1

动态操作模式

范围

10uS~50S

细度

2uS

精度

1uS+20PPM

压摆率

2.4A/mS~4.8A/uS

电压量测

范围

0~15V

0~150V

分辨率

0.1mV

1mV

精度

0.02%+0.03%FS

电流量测

范围

0~12A

0~120A

分辨率

0.1mA

1mA

精度

0.03%+0.05%FS

纹波量测

范围

0~15V

0~150V

带宽

10Hz~100kHz

精度

1mV

10mV
