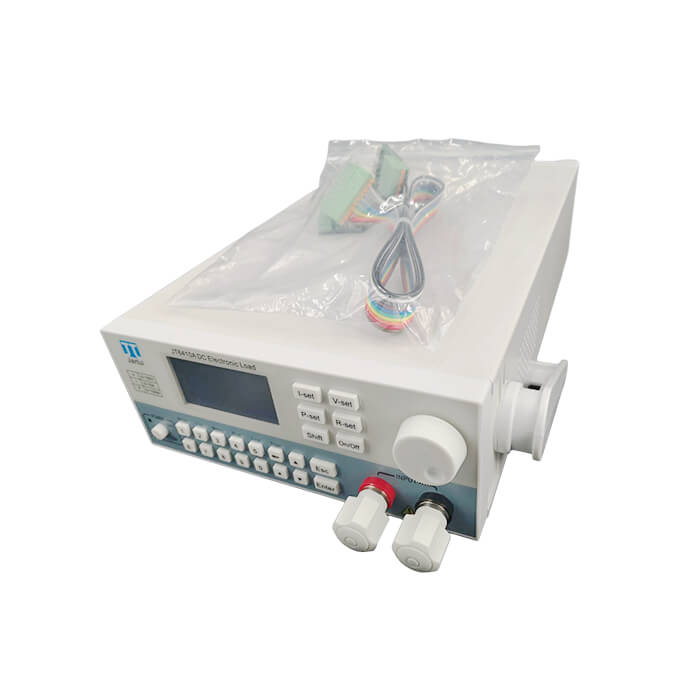

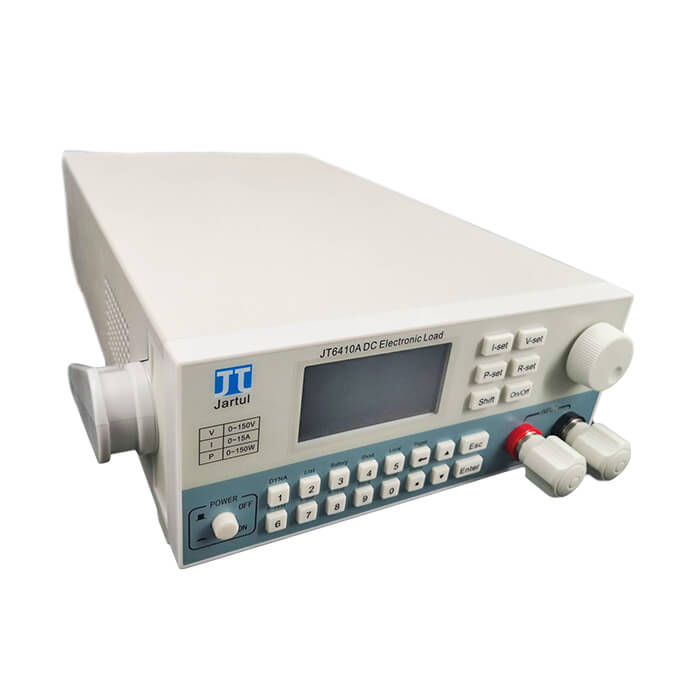

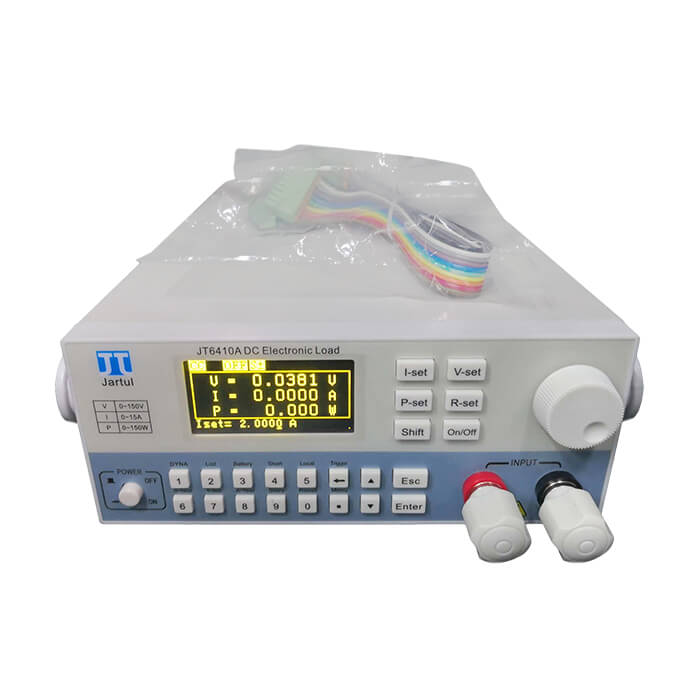

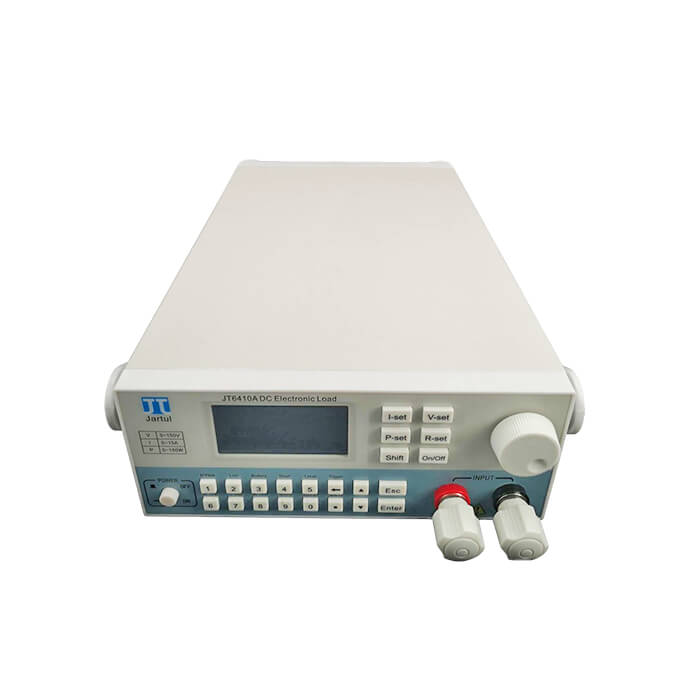

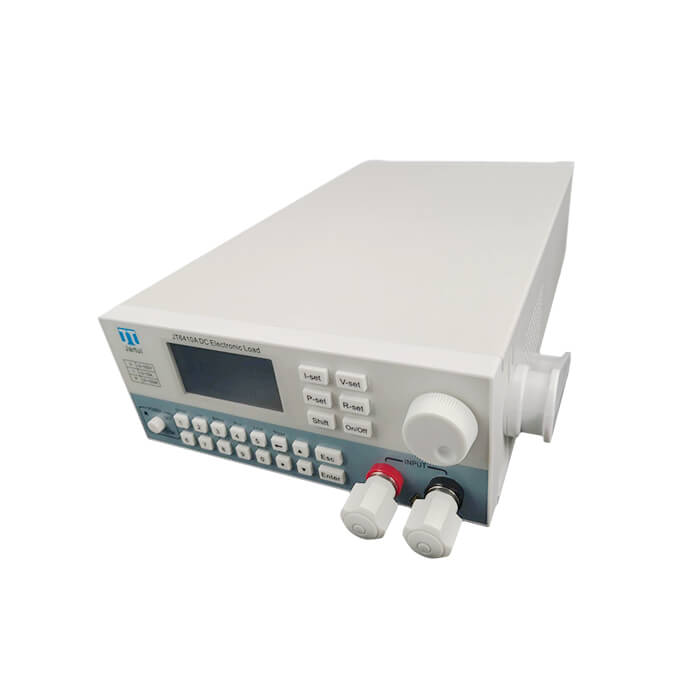

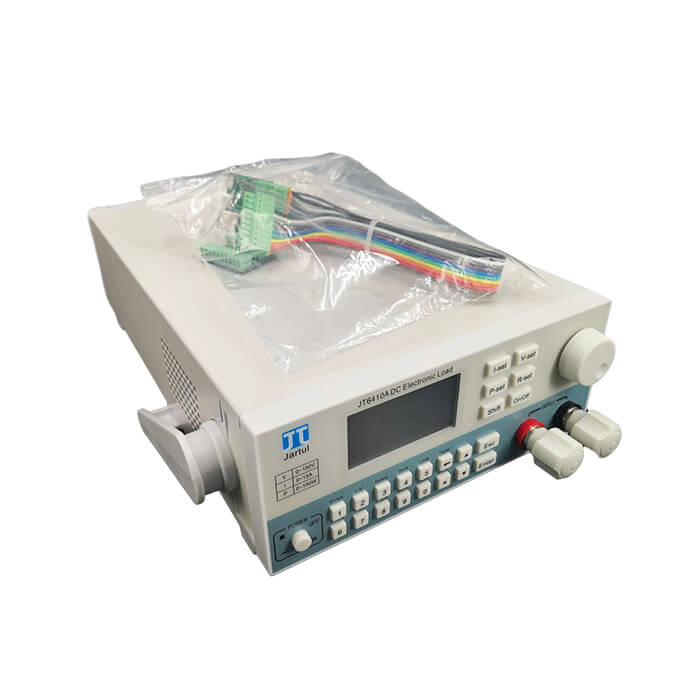

6410A电子负载
6410A电子负载
6410A电子负载
[上一个:6111经济型电子负载]  [下一个:暂无]

6410A电子负载

  • 详情说明

产品特点
500KHz 同步采样,10Hz,10uA,0.1mV 稳定解析度输出。
多种工作模式。
CC/CV/CP/CR/DYNA/List/OCP等测试模式。
支持 USB PD / QC 2.0 / QC 3.0 / PE+ / PE+ 2.0 快充协议。
具有D+/D-电压测量功能,测试更快捷全面。
电压/电流纹波(Vpp/Ipp)、峰值(Vp+/Ip+)、谷值(Vp-/Ip-)量测。
最快满量程电流上升时间 10uS,可编程电流上升/下降率。
定电流、定电压、定功率、定电阻四种基本操作模式。
支持 CV/CC 源定功率/定电阻,定电阻模式 CV/CC 源智能侦测与匹配。
高达 50KHz 动态带载模式(DYNA),及电压峰谷 Vp+、Vp-量测。
支持过流保护测试(OCP)及最大功率点捕捉(Pmax)。
支持负载效应量测(Load Effect)。
高速动态变频扫描技术(sweep)。
支持时间量测(Timing)。
支持过压保护(OVP)测试。
内建波形发生器,在 List 模式下,可模拟各种带载波形。
支持短路(Short)模拟功能。
支持单机自动测试(A-Test),支持所有扩展模式,支持所有检测项,自动触发电压可一键完成负载效应、纹波、动态负载、OCP、短路保护等测试。
时间量测功能:可测试快充的开机时间/关机时间/上升时间/下降时间;
可测试USB PD规范中所要求的时序;
支持电池内阻及电量测试(Battery)。
支持远端补偿。
程控应用:标准SCPI协议,标准隔离RS232串口,最高波特率115200;
对于不同的快充协议,统一了调节电压的指令,方便系统集成;
丰富的指令,支持USB PD规范的多种测试要求。
支持 Von、Voff 功能。
快捷方式支持 20 组全局数据的存储与读取。
高亮度全视角大屏幕图形点阵显示屏。
过电压/过电流/过功率/过热保护;电源极性反接保护。
无级伺服、智能风扇系统。
电气隔离,外部触发输入输出。
电气隔离,标准 RS232 接口。
支持电流波形监控输出。
标准 SCPI 协议。
技术指标
型号 JT6410
额定输入 功率 150W
电压 0~30V 0~150V
电流 0~3A 0~15A
最低操作电压 1.4V@15A
最小满量程电流爬升时间 10uS
CC
模式
范围 0~3A 0~15A
细度 0.05mA 0.3mA
精度 0.03%+0.05%FS
CV
模式
范围 0~30V 0~150V
细度 0.5mV 2mV
精度 0.03%+0.02%FS
CP
模式
范围 150w
细度 16Bits
精度 0.1%+0.1%FS
CR
模式
范围 0.047Ω~50KΩ
细度 16Bits
精度 0.1%+0.0001R
动态操作模式 范围 10uS~50S
细度 2uS
精度 1uS+20PPM
压摆率 0.6A/mS~1.5A/uS
电压量测 范围 0~30V 0~150V
分辨率 0.1mV 1mV
精度 0.015%+0.03%FS
电流量测 范围 0~3A 0~15A
分辨率 0.01mA 0.1mA
精度 0.03%+0.03%FS
